ㆍ표면처리 기술사 제132회 1교시
4. 직류 스퍼터링에서는 타겟이 산화물 등 절연체일 때는 스퍼터링이 되지 않지만, 고주파를 사용하면 타겟이 절연체이여도 스퍼터링이 되는 이유에 대하여 설명하시오.
직류(DC) 스퍼터링과 고주파(주로 RF, Radio Frequency) 스퍼터링은 플라즈마를 생성하고 유지하는 방식에서 큰 차이가 있다. 이 차이점 때문에 절연체(예: 산화물) 타겟에 대해 스퍼터링이 가능한가의 여부도 달라진다.
1. 직류(DC) 스퍼터링에서 절연체 타겟의 문제
직류 스퍼터링에서는 전극 간에 직류 전압을 인가하여 전자를 가속시켜 플라즈마를 유지하고, 양이온이 타겟을 때려 물질을 증착하게 한다. 그러나 타겟이 절연체일 경우에는 다음과 같은 문제가 발생한다.
ㆍ전하 축적 : 절연체는 전하를 이동시킬 수 없기 때문에, 양이온이 타겟에 충돌하면 양전하가 타겟 표면에 축적된다.
ㆍ전기장 왜곡 : 축적된 전하 때문에 전기장이 왜곡되고, 결국 플라즈마가 안정적으로 유지되지 못하거나 꺼지게 된다.
ㆍ스퍼터링 중단 : 이로 인해 더 이상 양이온이 타겟에 도달하지 못하고, 스퍼터링이 지속되지 않게 된다.
2. 고주파(RF) 스퍼터링에서 절연체 타겟이 가능한 이유
고주파, 특히 13.56 MHz의 RF 전원을 사용하는 경우, 타겟이 절연체이더라도 스퍼터링이 가능하다.
그 이유는 다음과 같다.
1) 전압의 교류 특성
ㆍRF 전원은 빠르게 바뀌는 전압을 인가하여, 타겟 전극과 플라즈마 사이의 전압이 정기적으로 극성을 바꾼다.
ㆍ이로 인해 양전하 축적이 완화되거나 전자에 의해 중화될 수 있어, 전하 축적으로 인한 플라즈마 불안정 문제가 줄어든다.
2) 자기 바이어스 형성 (Self-bias)
ㆍRF 플라즈마에서는 시스템의 비대칭 구조 때문에 타겟 전극이 음(-)의 자기 바이어스를 형성하게 된다.
ㆍ이 바이어스로 인해 양이온이 계속해서 타겟을 때릴 수 있게 되며, 스퍼터링이 지속 된다.
3) 캐패시티브 커플링 (Capacitive Coupling)
ㆍ절연체 타겟을 직접 전기적으로 연결하지 않아도, 커패시턴스를 통해 고주파 전류가 흐르게 되어 플라즈마가 안정적으로 유지 된다.
3. 요약
|
구분
|
직류 스퍼터링
|
RF 스퍼터링
|
|
타겟이 도체일 때
|
가능
|
가능
|
|
타겟이 절연체일 때
|
불가능 (전하 축적 문제)
|
가능 (고주파로 전하 중화)
|
|
플라즈마 유지 방식
|
직류 전류
|
교류 전류 + 자기 바이어스
|
|
사용 예
|
금속 타겟
|
산화물, 세라믹 등 절연체 타겟
|
4. 직류(DC) 스퍼터
4-1. 직류(DC) 스퍼터링의 개념도 및 설명
1) 직류 스퍼터링 기본 구성도
2) 작동 원리
ㆍ진공 챔버에 아르곤(Ar) 가스를 주입하여 플라즈마를 형성.
ㆍDC 전원으로 타겟에 음전압을 인가.
ㆍ아르곤 양이온(Ar⁺)이 타겟(음극)을 때리면서 물질이 튀어나옴 → 스퍼터링(Sputtering).
ㆍ튀어나온 타겟 원자는 양극 방향(기판 쪽)으로 이동하여 박막 형성.
3) 절연체 타겟에서의 문제점
ㆍ타겟이 전하를 이동시키지 못하는 절연체일 경우, 충돌한 Ar⁺ 이온에 의해 양전하가 축적.
ㆍ축적된 전하가 반발 전기장을 만들어 양이온이 접근 못하게 됨 → 플라즈마 붕괴.
ㆍ결과적으로 스퍼터링 지속 불가능.
4-2. 고주파(RF) 스퍼터링의 개념도 및 설명

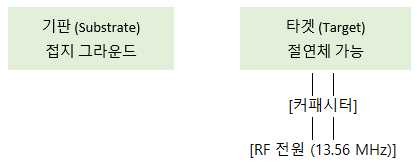

1) RF 스퍼터링 기본 구성도 (13.56 MHz)
2) 작동 원리
ㆍRF 전원은 교류이므로 전압이 빠르게 양/음으로 전환됨.
ㆍ이로 인해 전하가 타겟에 지속적으로 축적되지 않고 중화됨.
ㆍRF 전원 특성상 타겟에 자기 바이어스(Self-bias) 형성 → 타겟이 결과적으로 음전위 유지.
ㆍ이 덕분에 Ar⁺ 이온이 계속해서 타겟을 때릴 수 있고, 절연체 타겟에서도 스퍼터링 가능.
3) 커패시터 역할
ㆍ타겟은 도체가 아니므로 직접 전류가 흐를 수 없음.
ㆍRF 스퍼터링 회로에 커패시터를 넣어 AC 전류를 통과시키고 DC는 차단함.
ㆍ이로 인해 플라즈마는 유지되면서도, 타겟은 전기적으로 손상되지 않음.
4-3. 핵심 비교 요약
|
항목
|
DC 스퍼터링
|
RF 스퍼터링
|
|
사용 전원
|
직류(DC)
|
고주파 교류(RF, 13.56 MHz)
|
|
타겟 종류
|
도체만 가능
|
도체 + 절연체 가능
|
|
전하 축적 문제
|
있음 (절연체 타겟 불가)
|
없음 (전하 중화됨)
|
|
회로 구성
|
간단
|
복잡 (커패시터, 매칭 네트워크 등 필요)
|
|
자기 바이어스
|
없음
|
있음 (음전압 형성됨)
|
|
적용 예시
|
금속 박막 증착
|
산화물, 세라믹, 질화물 박막 증착
|
ㆍ결론
절연체 타겟에서는 직류 방식은 전하 축적으로 인해 스퍼터링이 불가능하지만, 고주파(RF) 방식은 교류 전류를 이용해 전하 축적을 방지하고 자기 바이어스를 통해 안정적인 스퍼터링을 가능하게 합니다. 이로 인해 산화물, 질화물, 세라믹 등의 재료 증착이 가능하다.
