자기비파괴검사(MT) 기사, 산업기사 후기 (24년)

예전에 취득하고 타블로그에 적은 시험 후기입니다.





작년에 MT기사 첫 응시후 낙방하고,

(낙방 원인은 필답을 너무 쉽게 생각 했고, 작업형을 영상으로만 보다보니 자장지시계 사용법도 몰랐다.)

​

그래서 올해 1회차에 MT기사,산업기사와 동시 접수를 하였다.

산업기사는 작년에 필기 합격하고, 처음 응시 ㅎㅎ

​

올해는 필답을 퇴근 후 일주일정도 아들 중간고사 날짜와 맞춰서 같이 스터디카페를 다니면서 공부를 하였다.

​

필답 공부 방식은 소장님 블로그에 복원 기준으로 공부를 하였다.

뉴메타연구소장님 블로그를 활용하면 좋은 점수를 획득 할 수 있다고 생각한다.



뉴메타연구소장 비파괴 창고 : 네이버 블로그 (naver.com)

뉴메타연구소장 비파괴 창고 : 네이버 블로그



산업기사는 따로 자료가 없어서 기사 자료를 위주로 공부를 하면서 책만 조금 더 본 정도였다.

기사 배점은 작업형 55점 / 필답 45점 (11문제)

산업기사 배점은 작업형 55점 / 필답 45점 (9문제) 이다.

​

​

필답은 4월 27일이었고,

기사는 오전 9시

산업기사는 오후 1시였다.

​

전체적인 문제의 난이도는 과년도에서 많이 나왔고, 한두문제만 꼬아 놓은 상태였다.

느낀점은 산업기사 문제가 기사 문제보다 조금 더 헷갈린다는 정도였다. ㅎ

​

​

기사 작업형은 5월 28일 일요일에 부산 동의대에서 응시를 하였다.

​

※ 기사 후기는 앞전 블로그 게시한 부분과 어느정도 동일하고 몇 가지 내용만 추가를 하였다.



1. 자기비파괴검사 기사

작업형 시험은 프로드법, 비형광자분 건식법이 고정이다.

MT 작업형 시험을 한번도 해보질 않아서 비파괴카페의 후기, 응시 하신분들의 조언, 블로그, 유투버에 비파괴 영상을 참조하여 이미지 트레이닝 하였다.

작업형 시험은 동의대에서 응시를 하였고, 경치는 정말 좋았다.

주차를 하게 되면 4층 높이의 주차장에 주차를 하는데 시험장은 3층에 위치해 있다.

대기실은 계단에서 직진하여, 우측 끝 교실에서 대기한다.

번호표를 뽑고, 한번에 총 4명씩 응시를 하게 된다.



검사대 1번과 2번에는

프로드 장비 (일체형 4인치 간격),

탈자 (요크) 장비,

스탠드 전등,

종이컵 위에 A형 시험편,

전류 테스트용 시편 등이 있다.

​

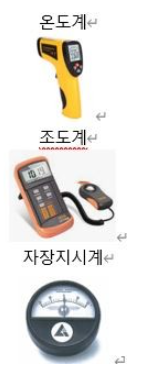

그리고 각 시험대에는 UV 조도계, 온도계 (접촉식), 조도계, 테이프, 자, 시험편등이 있다.

시험편은 평판이 나왔고,

시험편의 X, Y 표시를 명확하게 하기 위해, > 자국을 시편에 표시해 두었다.

그리고 시편명에는 가,나,다,라 등으로 표시를 해 두었다.

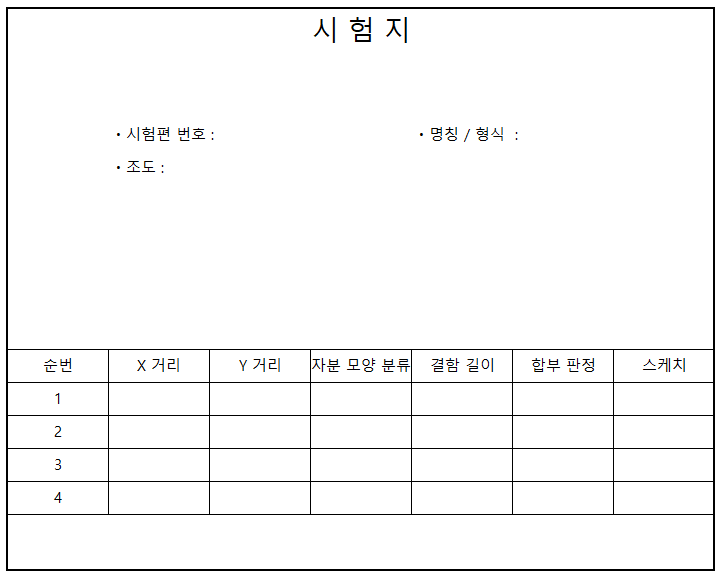

시험지에 기록해야 되는 내용은 참조를 하자.

시험편 번호는 시험체 번호를 기입,

조도는 검사대에서 조도 확인 후 기입,

명칭 / 형식은 장비에 적혀 있는 걸 확인 후 기입 (프로드 XXX-XXX 이런 식)

그리고 결함은 X축(↔)에서 가까운 순으로 4개만 적음 된다.

5개가 넘더라도 4개만 작성하면 되고, 1개만 결함이 확인 되었다면 나머지는 무결함으로 적어야 한다.

​

1. 검사 대장 적기 (시험편의 온도, 조도, 자장지시계로 잔류 자장 확인, 탈자 여부 확인)

2. 시험편에 전류 및 자화 방법 정하기 (교류 연속 440A)

동의대학교는 프로드가 일체형으로 붙어 있고, 프로드의 간격이 4인치이며, 1인치당 110A를 적용하였다.

​

3. 표준시험편 자장강도확인 (A형 시험편)

A형 표준 시험편을 흠이 있는 면을 시험편과 맞닿게 하여 스카치테이프를 이용하여 결함을 가리지 않고 중앙면에 붙인다. (평판 시험편 기준, 시험은 곡률이 나왔음)



4. 전류 세팅

전류세팅은 통전중에 가능하므로 통전을 위한 평판이 따로 있다.

교류 연속법을 적용 예정이라 440A를 관리원에게 세팅해달라고 말하고, 통전 평판에 프로드를 올리고 확인한다.

5. A형 표준 시험편 확인

전류세팅은 시험편을 통하여 확인 하였고, A형 표준 시험편을 확인하는 절차를 한다.

연속법으로 해야 되므로 왼손으로 1번 포지션에 프로드를 놓고 버튼을 눌러 통전하면서,

오른손으로 자분을 뿌린다.

끝나고 2번 포지션에 프로드를 놓고 버튼을 눌러 통전하면서 자분을 뿌린다.

시험편을 확인하고 시험편을 제거한다.



6. 자화

본 시험편에 왼손+가슴으로 프로드를 누르고, 오른손으로 자분가루를 뿌리며 시험한다.

1번 자리에 프로드를 놓고 3초정도 버튼을 눌러 통전 시킨다. 자분이 모자라면 조금 더 뿌려도 되는데, 처음 해본 입장으로는 고기에 소금을 뿌리듯이 뿌리면 자분 제거가 용이치 않아서 측면에서 흩날리듯이 뿌려야 결함이 잘 보이는걸 확인 하였다. 자분통을 놓고 다시 통전하면서 뽁뽁이로 잉여자분을 제거한다.

2번 자리도 동일한 방법으로 진행하고, 자화가 끝나면 자리로 돌아온다.

​

7. 전사

일단 날아가지 않게 결함을 스카치테이프로 일자 형태로 길게 전사부터 한다.

​

8. 결함 대장 작성

X, Y축을 기준으로 자분 모양을 판별하고 합부 판정을 한다.

​

9. 전사2

붙여 놓은 전사 테이프를 잘라서 보고서에 옮겨 붙인다.

​

10. 탈자

요크로 탈자를 하여야 하는데, 시험편 한쪽 끝에서 약간 띈 상태에 통전을 누르고 반대편 끝까지 쭉~ 밀면서 바깥으로 이동한다.

11. 탈자 확인

자장지시계 끝단에 대고 잔류 자장을 확인한다.

​

12. 보고서 작성 및 제출

참조 자료는 비파괴카페에 이얀님 자료를 활용 하였습니다.

​

​

2. 자기비파괴검사 산업기사

작업형 시험은 극간법, 형광자분 습식법이 고정이다.

MT 산업기사 작업형 시험 또한 습식법은 한번도 해보질 않아서 비파괴카페의 후기, 응시 하신분들의 조언, 블로그, 유투버에 비파괴 영상을 참조하여 이미지 트레이닝 하였다.

MT 기능사때 극간법 비형광자분 건식법을 해본 상태라서 조금 쉽게 생각을 하였다.

​

산업기사 작업형은 5월 03일 금요일에 순천 폴리텍에서 응시를 하였다.

산업기사도 기사와 같이 시험편을 준비하는 작업 순서는 동일하고,

하나를 추가 하자면 자외선 강도를 측정하는 것이다. (38cm 거리에서 800uW/㎠ 이상)

​

​

※ 산업기사 작업형은 앞전 블로그 기능사 후기 게시한 부분을 참고하면 충분히 고득점 가능할거라고 생각한다.

(기능사 건식자분 → 산업기사 습식자분)

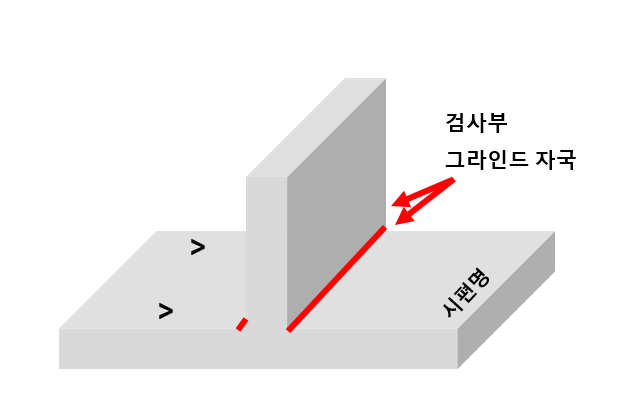

시험편은 T자형이 나왔고, 양쪽 필렛부를 전체 검사하여 3가지 결함을 찾는 것이었다.

습식법은 감도가 좋아서 결함이 잘 보인다.

감독관께서 X, Y 지정해주는 방법, 장비 명칭 등 세세하게 설명해주시니 잘 듣고, 모르는 부분은 질문을 하도록 하자.

​

산업기사는 전사가 아니고 X, Y 치수를 기입하고 그림을 그리는 스케치이다.

동의대와 순천 폴리텍 감독관분들이 굉장히 친절하셔서 좋은 인상이었다.

감사합니다.

​

​

MT 자격증은 조금만 준비한다면 다 취득할 수 있는 자격이라고 생각한다.

결과는 6월에 발표이기 때문에 좋은 결과가 있었음 좋겠다.
